استبدال رأس الطباعة

إجراء الاستبدال

عند الحاجة لاستبدال رأس الطباعة، اتبع الإجراء الموضح أدناه.

• مشاهدة الفيلم

هام

• لا تلمس الوصلات الكهربائية (‏A)‏ أو فوهة رأس الطباعة (‏B)‏ في رأس الطباعة. قد لا تقوم الطابعة بالطباعة بشكل صحيح إذا قمت بلمسهما.



• قم باستبدال رأس الطباعة على الفور ولا تترك الطابعة بدون رأس الطباعة.

1. تأكد من أن الطابعة قيد التشغيل.

2. حدد (‏إعداد‏)‏ في شاشة الصفحة الرئيسية.

   • استخدام الشاشة باللمس

   ستظهر شاشة قائمة الإعداد.

3. حدد Maintenance.

   ستظهر شاشة Maintenance.

4. حدد Head Replacement.

   تظهر شاشة التأكيد.



5. حدد Start.

6. افتح وحدة المسح الضوئي / الغطاء‏ (‏C)‏.



   هام

   • في حال وجود بقع حبر على رأس الطباعة و/أو الأجزاء الداخلية من الطابعة، قم بمسحها باستخدام قطعة قماش ناعمة مبللة بالماء قبل التركيب. ‬‏‫احرص على عدم تلطخ ملابسك أو البيئة المحيطة بالحبر عند استبدال رأس الطباعة.

   • لا تلمس الأجزاء المعدنية أو الأجزاء الأخرى الموجودة داخل الطابعة.

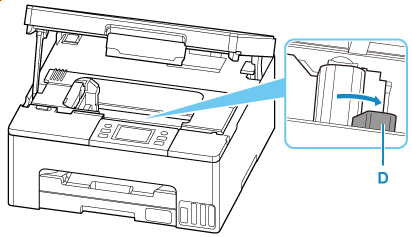

7. قم بتدوير ذراع صمام الحبر (‏D)‏ إلى اليمين.



8. عند ظهور رسالة الإكمال، حدد OK.

   يتحرك حامل رأس الطباعة (‏E)‏.



   تنبيه

   • لا تمسك حامل رأس الطباعة لإيقافه أو تحريكه بقوة أثناء عمل حامل رأس الطباعة. لا تلمس حامل رأس الطباعة قبل أن يتوقف تمامًا.

9. قم بإزالة رأس الطباعة.

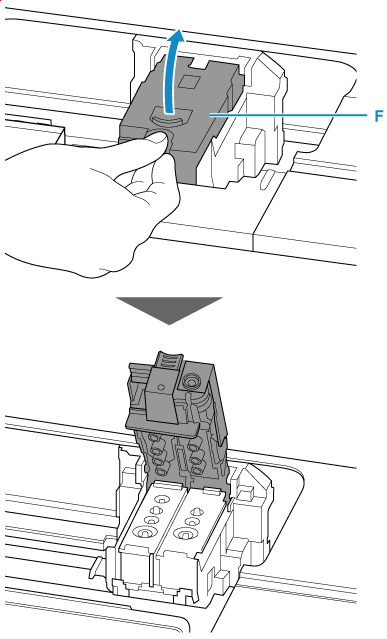

   1. اضغط على الألسنة، ثم افتح غطاء قفل رأس الطباعة (‏F)‏.

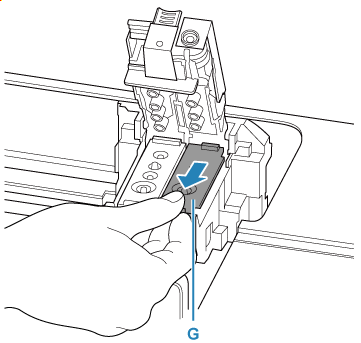

   2. اسحب رأس الطباعة (‏G)‏ وحركه برفق تجاهك.



   3. أخرج رأس الطباعة.



   هام

   • تعامل مع رأس الطباعة بحرص لتجنب اتساخ ملابسك أو المنطقة المحيطة.

10. قم بتجهيز رأس طباعة جديد.

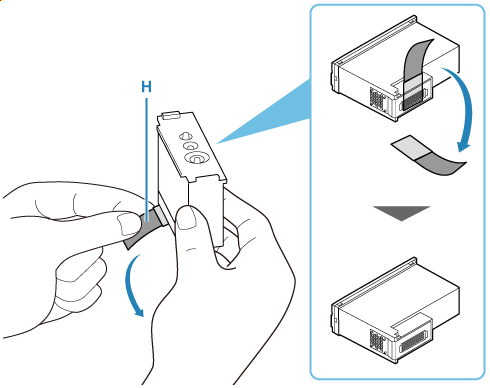

    قم بإزالة الشريط الواقي (‏H)‏ برفق.



    هام

    • لا تلمس الوصلات الكهربائية أو فوهة رأس الطباعة في رأس الطباعة. قد لا تقوم الطابعة بالطباعة بشكل صحيح إذا قمت بلمسهما.

11. قم بتركيب رأس الطباعة.

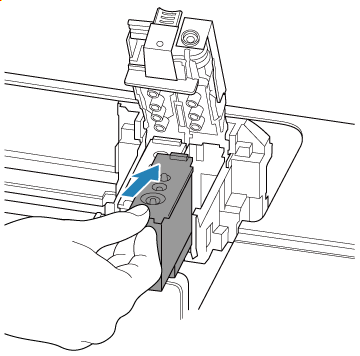

    1. قم بوضع رأس طباعة جديد في حامل رأس الطباعة.

       قم بتركيب رأس الطباعة C (‏لحبر الألوان)‏ في حامل رأس الطباعة الأيسر ورأس الطباعة B (‏للحبر الأسود)‏ في حامل رأس الطباعة الأيمن.

       تأكد من مراجعة الملصق، ثم قم بتركيب رأسي الطباعة بشكل صحيح.

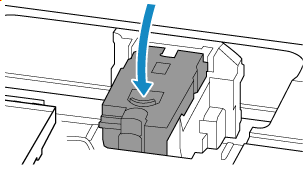

    2. أغلق غطاء قفل رأس الطباعة لقفل رأس الطباعة حتى يستقر في مكانه.

       ادفع غطاء قفل رأس الطباعة لأسفل حتى يصدر صوت طقطقة.

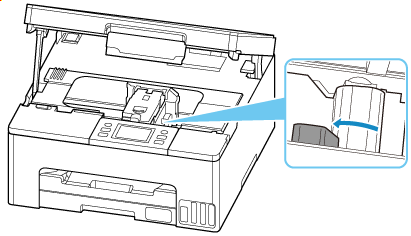

12. قم بتدوير ذراع صمام الحبر إلى اليسار.



13. قم بإغلاق وحدة المسح الضوئي / الغطاء.

    لإغلاق وحدة المسح الضوئي / الغطاء، ارفعها لأعلى مرة واحدة، ثم أنزلها لأسفل برفق.



    ملاحظة

    • في حالة ظهور رسالة خطأ على شاشة باللمس بعد غلق وحدة المسح الضوئي / الغطاء، قم باتخاذ الإجراء المناسب.

      • عند حدوث خطأ

    • ‏‫في حالة عدم محاذاة رأس الطباعة كما هو مبين بالخطوط المسطرة المطبوعة دون محاذاة أو الأعراض مشابهة، قم بضبط موضع رأس الطباعة.
